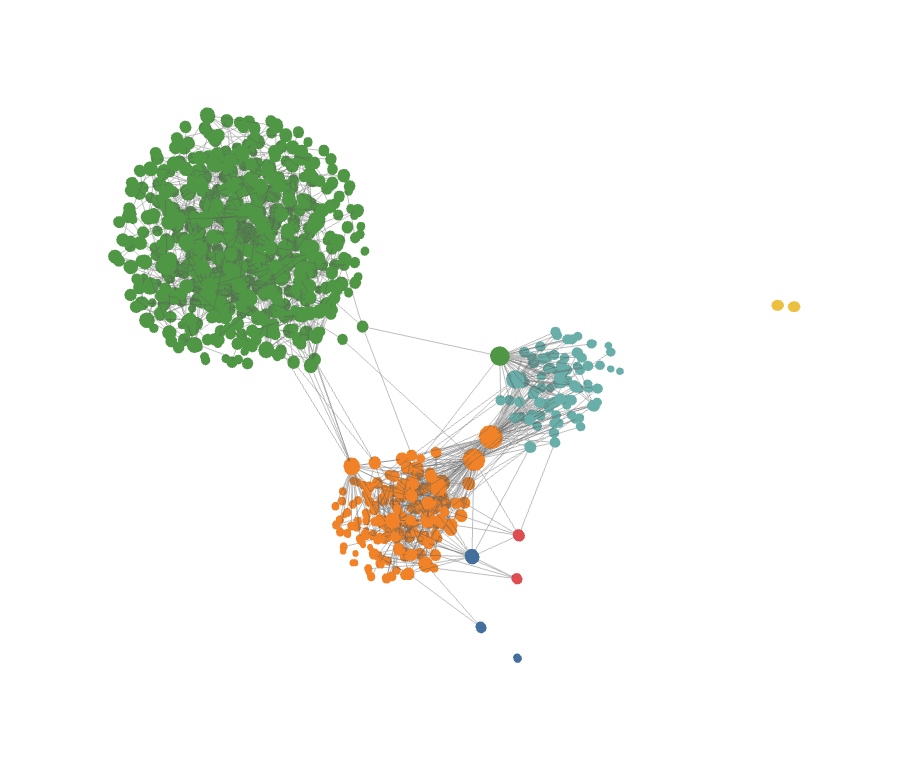

Fast 3D Graph

Explore your entire Obsidian vault as a fast, lightweight 3D force‑directed graph — smooth even with tens of thousands of notes.

수만 개의 노트도 끊김 없이. 옵시디언 그래프를 빠르고 가볍게 3D로 보여주는 뷰입니다.

Fast 3D Graph

English

What it is

Fast 3D Graph renders your whole vault as a 3D, real‑time, force‑directed graph. It is built around one goal: show a huge number of notes beautifully in 3D, and keep it smooth. Where the built‑in graph slows down on large vaults, this view stays fluid by splitting work across threads and leaning on the GPU.

Highlights

  • 🌐 True 3D graph of your vault, rendered with Three.js — nodes as GPU‑instanced spheres, links as a single line batch (2 draw calls total).
  • ⚡ Built for scale — 20,000 nodes render at ~75 FPS. The force simulation runs in a Web Worker, so the camera and rendering stay smooth while the layout settles. Idle CPU drops to zero once it settles (alpha decay).
  • 🎨 Cluster‑aware layout — notes are grouped by folder or tag, with cohesion (pull same‑group together) and separation (push groups apart) forces, so communities are spatially distinct instead of one tangled ball.
  • 🖱️ Interactive — click a node to open the note, hover for its title, drag to orbit, scroll to zoom.
  • 🔎 Local‑graph mode — focus on the active note and its neighbors up to N hops.
  • 🎞️ Gentle auto‑rotation for a presentable 3D feel (toggleable).
  • 🚫 Respects Obsidian's Excluded files setting (Settings → Files and links).

Demo

A real vault settling into its 3D layout:

(If the player doesn't load inline, download/open sample.mp4.)

20,000 nodes — still smooth:

(Or open 20k.mp4.)

Performance

Measured on a real machine (Apple Silicon), render FPS is decoupled from the worker physics:

Nodes Edges Render Physics tick Settle
~2,000 ~5k 60 FPS < 5 ms instant
~10,000 ~25k 60 FPS ~69 ms ~10 s
20,000 ~51k 75 FPS ~101 ms ~30 s

Because the simulation lives in a Web Worker, a heavy tick never stalls the view — you can orbit, zoom, and click throughout while the graph organizes itself.

Installation

Available in the Obsidian Community plugins store:

  1. Open Settings → Community plugins and turn off Restricted mode.
  2. Click Browse, search for "Fast 3D Graph", and install.
  3. Enable it. (Desktop only.)

Building from source (for development): yarn install && yarn build, then copy main.js, manifest.json, and styles.css into <your vault>/.obsidian/plugins/fast-graph/.

Usage

  • Click the git‑fork ribbon icon, or run the command "3D 그래프 열기" / "Open 3D graph".
  • Run "Open 3D local graph" to focus on the active note's neighborhood.
  • Drag to orbit · scroll to zoom · click a node to open it · hover for the title.

Settings

Color grouping (folder / tag / none) · local‑graph depth · node size by degree · hover labels · auto‑rotate · respect Obsidian excluded files · max nodes.

How it works

Three layers, split by thread so physics never blocks rendering:

  • Data — reads metadataCache.resolvedLinks into compact typed arrays; groups by folder/tag; applies the excluded‑files filter.
  • Physics (Web Worker) — Barnes‑Hut octree repulsion + spring links + group cohesion/separation, integrated with per‑tick displacement clamping for stability, then sent back as a transferable position buffer.
  • Render (main thread, Three.js) — InstancedMesh nodes + LineSegments edges updated from the latest position buffer each frame; OrbitControls camera; raycast picking.

한국어

소개

Fast 3D Graph는 vault 전체를 실시간 3D force‑directed 그래프로 그립니다. 목표는 하나입니다 — 아주 많은 노트도 3D로 멋지게, 그리고 끊김 없이 보여주기. 기본 그래프가 큰 vault에서 버벅이는 지점을, 연산을 스레드로 분리하고 GPU를 활용해 부드럽게 유지합니다.

특징

  • 🌐 진짜 3D 그래프 — Three.js로 렌더. 노드는 GPU 인스턴싱 구, 엣지는 단일 라인 배치(전체 draw call 2개).
  • ⚡ 대형 vault를 위한 설계 — 2만 노드를 ~75 FPS로 렌더. 물리 시뮬레이션은 Web Worker에서 돌아, 레이아웃이 자리를 잡는 동안에도 카메라·렌더가 부드럽습니다. 안정되면(alpha decay) idle CPU는 0이 됩니다.
  • 🎨 군집 인식 레이아웃 — 폴더/태그로 노드를 묶고, 응집(같은 그룹을 모음) + 분리(그룹끼리 벌림) 힘으로 군집이 한 덩어리로 뭉치지 않고 공간적으로 또렷이 나뉩니다.
  • 🖱️ 상호작용 — 노드 클릭 시 노트 열기, 호버 시 제목, 드래그로 회전, 스크롤로 줌.
  • 🔎 로컬 그래프 모드 — 현재 노트와 N단계 이웃만 집중해서 보기.
  • 🎞️ 천천히 자동 회전으로 입체감 있게(끄기 가능).
  • 🚫 Obsidian "제외할 파일" 설정 반영(설정 → 파일 및 링크).

데모

실제 vault가 3D 레이아웃으로 자리 잡는 모습:

(인라인 플레이어가 안 보이면 sample.mp4 열기.)

2만 노드 — 그래도 부드럽습니다:

(또는 20k.mp4 열기.)

성능

실측(Apple Silicon). 렌더 FPS는 워커 물리와 분리되어 있습니다:

노드 엣지 렌더 물리 tick 수렴
~2,000 ~5천 60 FPS < 5 ms 즉시
~10,000 ~2.5만 60 FPS ~69 ms ~10초
20,000 ~5.1만 75 FPS ~101 ms ~30초

물리가 워커에 있기 때문에, tick이 무거워도 화면이 멈추지 않습니다 — 그래프가 정렬되는 동안에도 회전·줌·클릭이 자유롭습니다.

설치

Obsidian 커뮤니티 플러그인 스토어에서 설치할 수 있습니다:

  1. 설정 → 커뮤니티 플러그인에서 제한 모드를 끕니다.
  2. 탐색을 눌러 **"Fast 3D Graph"**를 검색하고 설치합니다.
  3. 활성화합니다. (데스크톱 전용)

소스에서 빌드(개발용): yarn install && yarn build 후 main.js, manifest.json, styles.css를 <vault>/.obsidian/plugins/fast-graph/에 복사.

사용법

  • git‑fork 리본 아이콘 클릭, 또는 명령 "3D 그래프 열기" 실행.
  • **"3D 로컬 그래프 열기"**로 현재 노트 주변만 보기.
  • 드래그 회전 · 스크롤 줌 · 노드 클릭 열기 · 호버 제목.

설정

색상 그룹(폴더/태그/없음) · 로컬 그래프 깊이 · degree 기반 노드 크기 · 호버 라벨 · 자동 회전 · Obsidian 제외 파일 반영 · 최대 노드 수.

동작 원리

물리가 렌더를 막지 않도록 3개 레이어를 스레드로 분리:

  • 데이터 — metadataCache.resolvedLinks를 typed array로 빌드, 폴더/태그 그룹화, 제외 파일 필터 적용.
  • 물리(Web Worker) — Barnes‑Hut octree 척력 + 스프링 인력 + 그룹 응집/분리. per‑tick 변위 클램프로 안정적으로 적분 후, 위치 버퍼를 transferable로 메인에 전송.
  • 렌더(메인, Three.js) — 최신 위치 버퍼로 매 프레임 InstancedMesh 노드 + LineSegments 엣지 갱신. OrbitControls 카메라, raycast 피킹.

Made for large Obsidian vaults. 🦝
